SMOKE HOLD™

SMOKE HOLD™, BARRIERE AL FUMO

Le norme di sistema UNI 9494 del 2017 per i Sistemi di Controllo di fumo e calore, prevedono una serie di elementi che, utilizzati in modo corretto, provvedano alla creazione di uno strato d’aria libero da fumo su cui quest’ultimo alleggia.

Un sistema di evacuazione di fumo e calore (SEFC) opportunamente realizzato aiuta a mantenere le vie di esodo e gli accessi liberi da fumo, agevola le operazioni delle squadre di soccorso e antincendio, ritarda e/o prevenire lo sviluppo dell’incendio generalizzato, limitare i danni agli impianti, alle merci e ridurre gli effetti termici sulle strutture.

La barriera al fumo è un componente del sistema che permette di creare una compartimentazione a soffitto in ambienti molto grandi, grazie all’azione combinata degli evacuatori di fumo SMOKE OUT™ e delle aperture per immissione d’aria AIR FLOW™, agevolando il convogliamento dei fumi in una determinata area e creando una zona libera da fumo nella parte basse dei locali.

La loro altezza è determinata dal progettista in base alla definizione dell’altezza dello strato d’aria libero da fumi.

Le barriere al fumo SMOKE HOLD™ sono conformi al regolamento UE 305/2011, provviste di marcatura CE e certificate secondo la norma UNI EN 12101-1:2006. Questa prevede due classificazioni in base alla prova di resistenza temperatura/tempo a cui vengono sottoposte: classificazione standard D/DA a temperatura costante di 600°C; classificazione alte temperature DH/DHA a temperatura crescente secondo la curva EN 1363-1.

Possono essere di tipo fisso, SMOKE HOLD™ SHF, o di tipo attivo, SMOKE HOLD™ SHA, e sono realizzate con speciali materiali flessibili resistenti ed impermeabili al fumo e al fuoco.

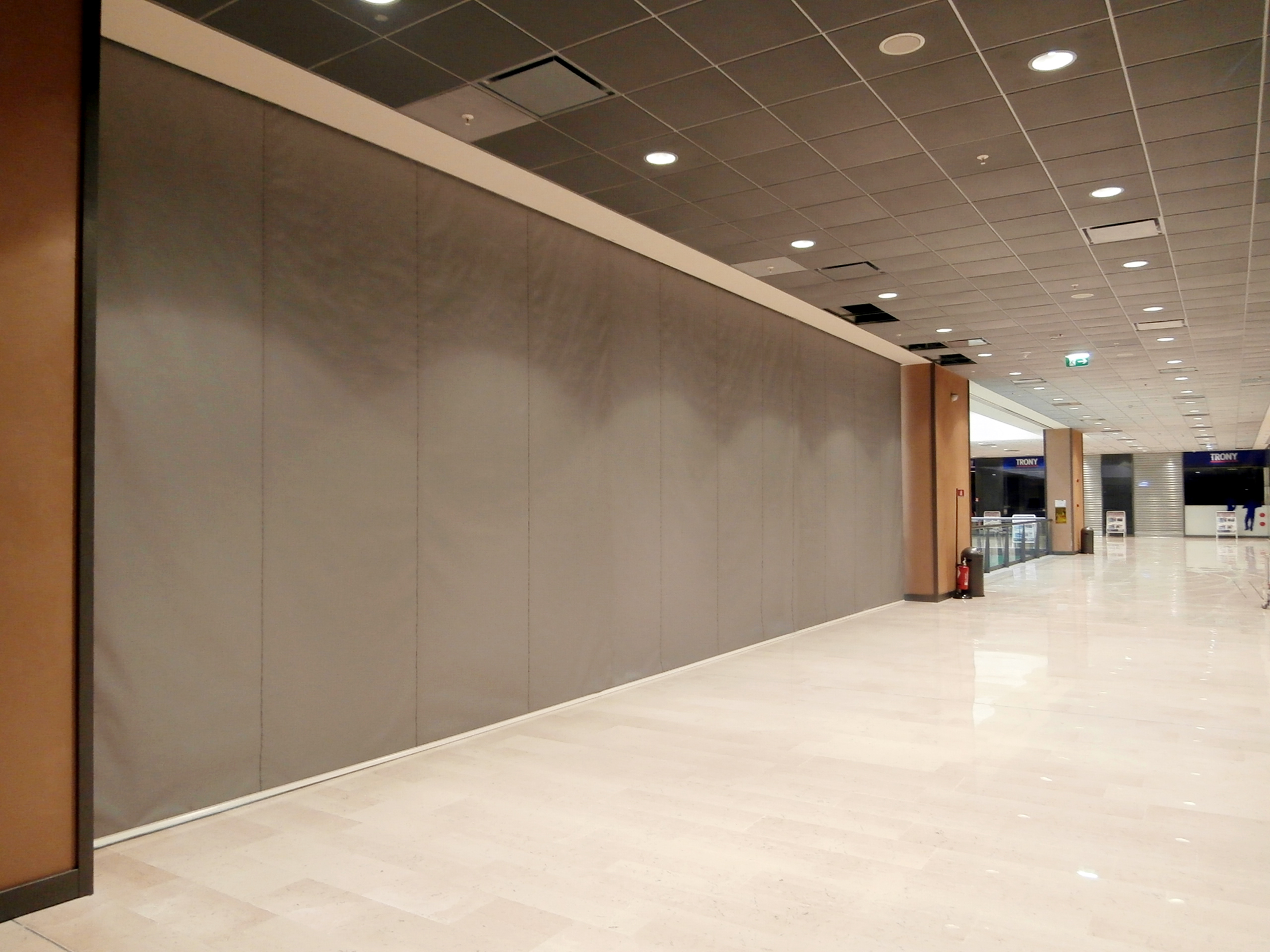

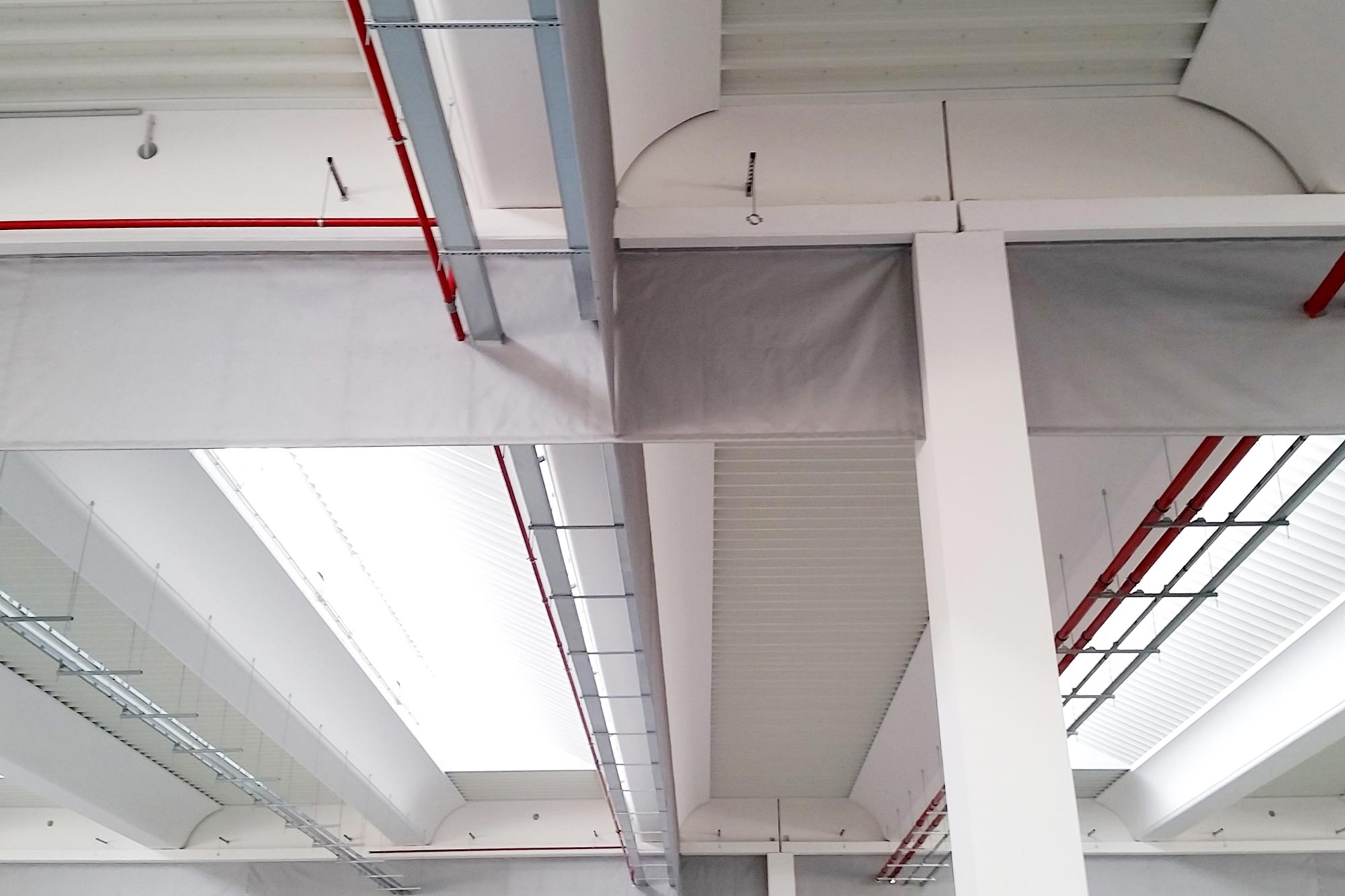

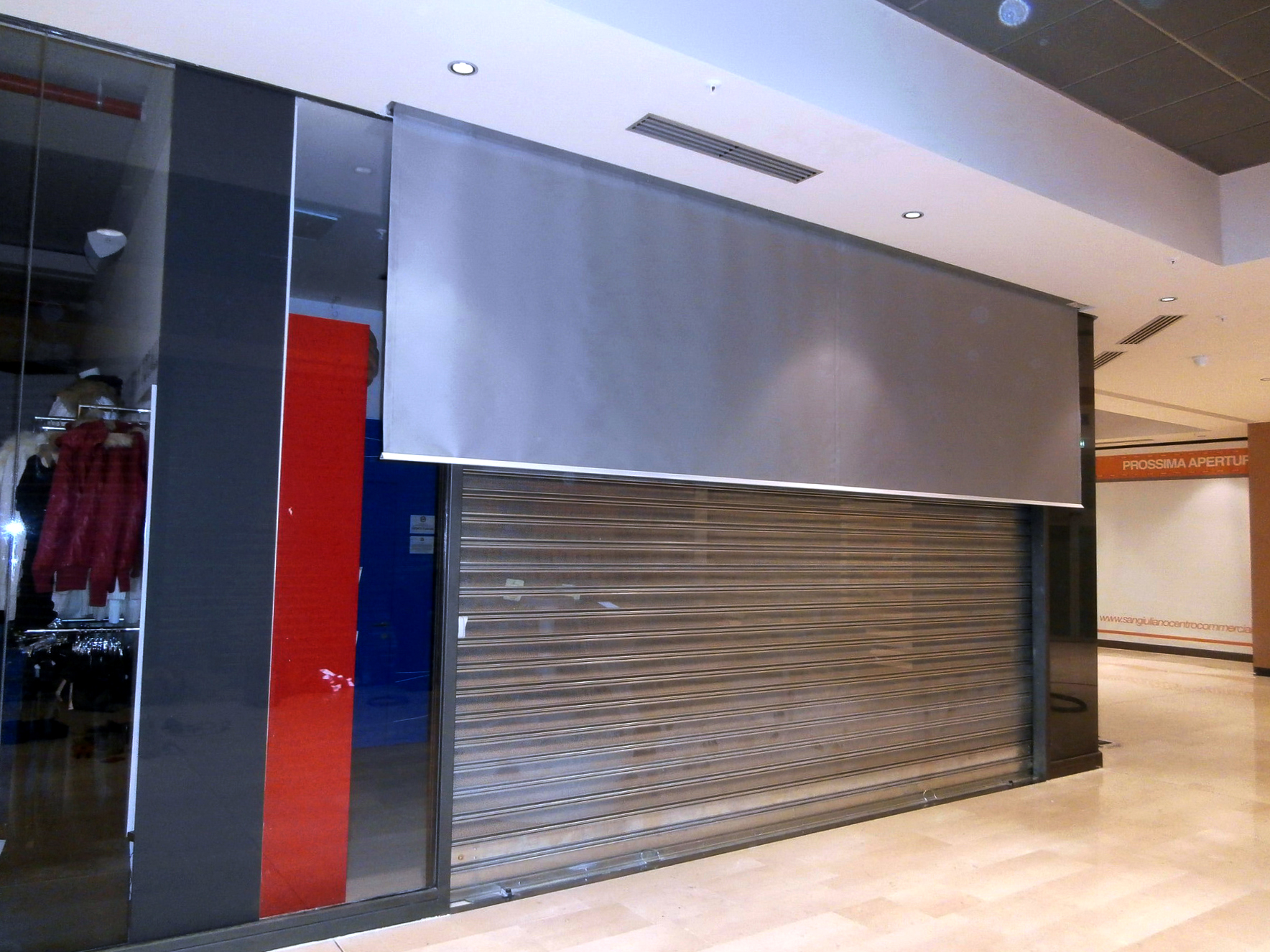

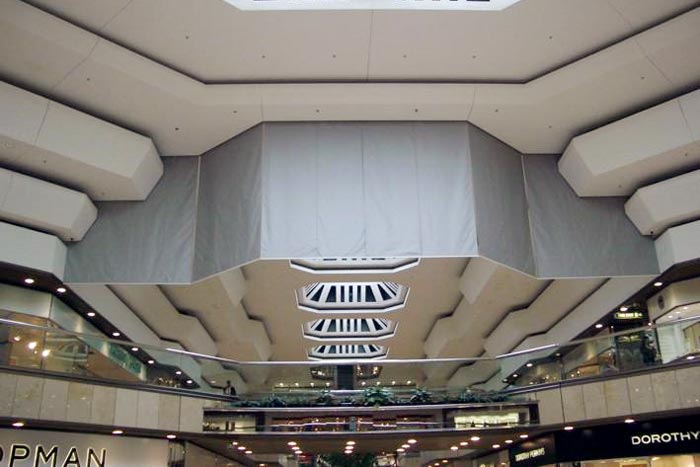

Le barriere SMOKE HOLD™ SHF sono fissate direttamente alla struttura tramite profilo metallico e all’estremità inferiore è presente un tubolare con funzione di contrappeso. Le barriere SMOKE HOLD™ SHA invece sono a scomparsa e si attivano solo in caso d’emergenza con funzionamento gravitazionale, a prova di guasto. Il tessuto è arrotolato su un rullo di avvolgimento con motore a 24V e alloggiato all’interno di una box porta rulli metallico zincato. All’estremità inferiore è applicata una barra terminale con funzione di contrappeso per stabilizzare la discesa e con funzione di blocco meccanico in chiusura.

Il funzionamento delle barriere SHA è gestito attraverso un pannello di controllo in grado di comandare fino a 6 motori, completo di batterie tampone il quale permette di mantenere il controllo dell’impianto anche in caso di assenza di alimentazione principale.
