IDROSAN
Software per la progettazione e verifica di impianti idrici in edifici residenziali
Description
Il software consente di progettare e verificare i sistemi idrici negli edifici residenziali, gestendo gli elementi di progetto quali: apparecchi idrosanitari, diramazioni, collettori e montanti all’interno dell’edificio, fino all’adduzione esterna con i relativi pozzetti.
Il software realizza la dichiarazione di conformità prevista dall’art.7 del D.M. 37/2008 come modificata dal Decreto 19/06/2010, a cui si aggiungono la relazione dei materiali e la relazione di calcolo idraulico.
La gestione dell’input è immediata e versatile con la possibilità di visualizzare in ogni momento la vista 3D del sistema progettato e di stampare ed esportare qualsiasi elemento in tempo reale.
Info Elaborati
- Relazione sui materiali utilizzati
- Relazione di calcolo idraulico
- Modello dichiarazione di conformità secondo il DM 37/08
- Planimetria della rete di adduzione esterna
- Planimetrie di ogni piano con relative reti interne di distribuzione
- Rappresentazione 3D dello schema di distribuzione
Info Archivi
IDROSAN dispone degli archivi: Anagrafica , Tubazioni, Montanti, Diramazioni, Caldaie, Collettori, Idrosanitari. Gli archivi sono integrabili direttamente dall’utente.
Info Grafica
La gestione dell’input è duplice:
- inserimento della rete in modo schematico senza necessità di planimetrie di sfondo, per calcoli rapidi

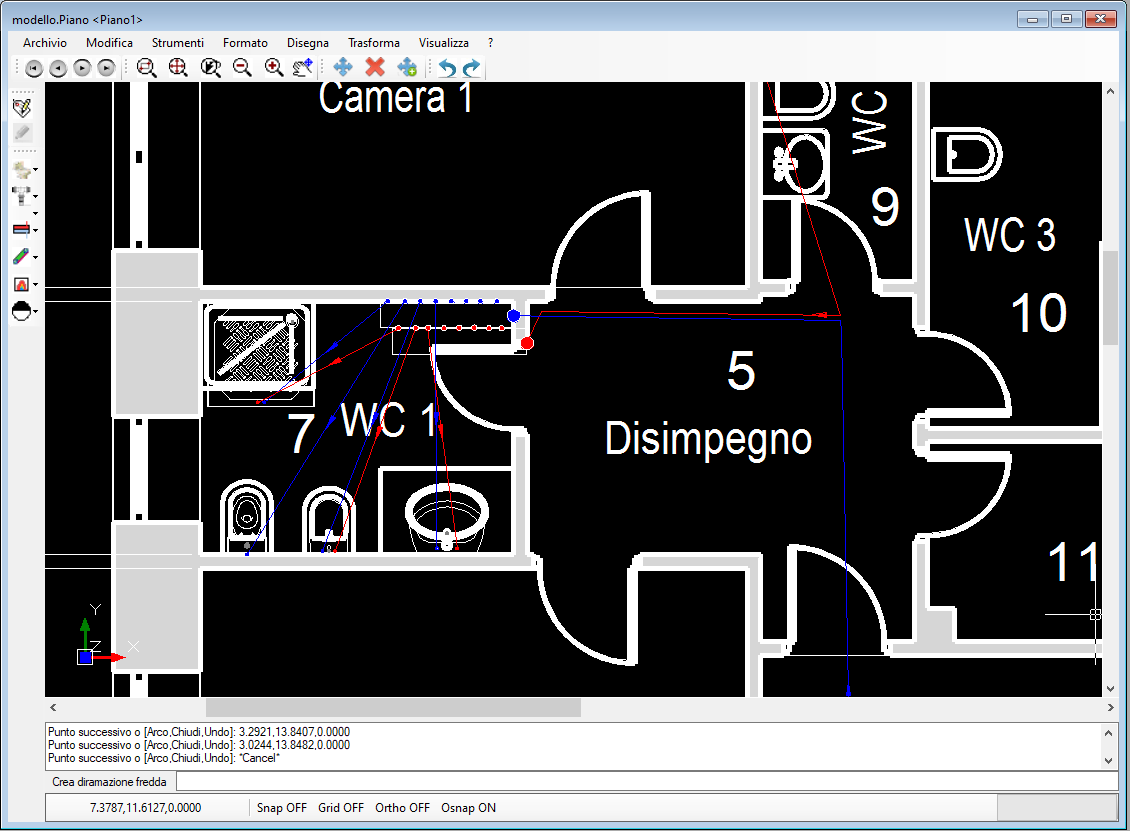

- inserimento della rete utilizzando come supporto la planimetria di progetto in formato .dwg, per riprodurre fedelmente il progetto idrico

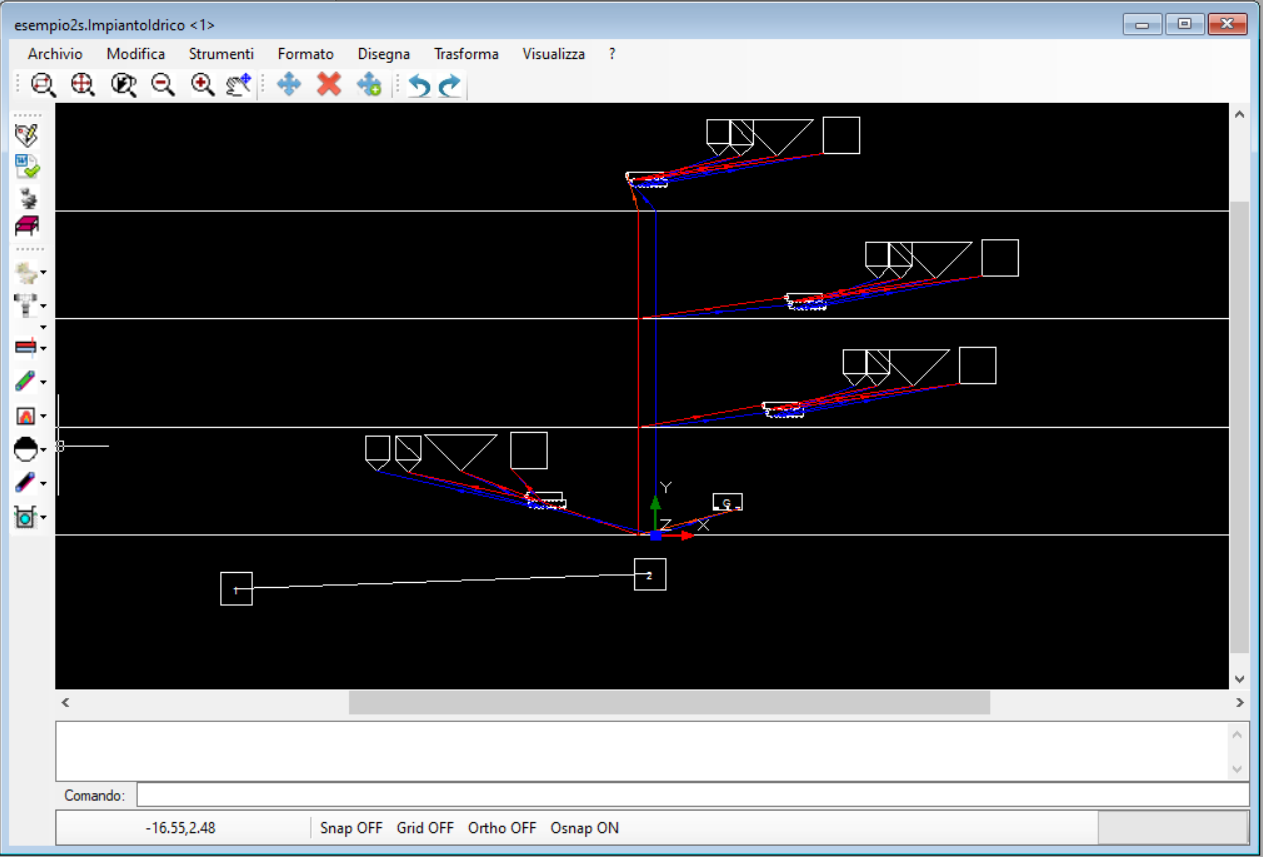

IDROSAN è dotato di un potente editor grafico interno e non necessita di CAD specifici per modellare l’intera rete di distribuzione a partire dalla presa da acquedotto fino ai singoli apparecchi idrosanitari, consentendo anche la visualizzazione di numerose viste 3D delle varie zone dell’impianto stesso. La personalizzazione delle viste 2D e 3D è estremamente flessibile e consente di adattare le stampe finali alle reali esigenze dell’utente, senza necessità di apportare modifiche con altri software grafici. Nell’editor sono inoltre disponibili strumenti per il disegno e il completamento delle tavole (linee, polilinee, blocchi, funzione di quotatura automatica, inserimento di testo, gestione layer ecc.).
Info Export
Tutti gli elaborati testuali sono riproducibili direttamente in pdf, doc, docx e otf, mentre quelli grafici sono esportabili in dxf e dwg per un ulteriore editing esterno.
Info Normative
Normativa UNI 9182 per quanto riguarda il calcolo e la verifica degli elementi idraulici.
D.M. 37/2008 come modificata dal Decreto 19/06/2010 per la dichiarazione di conformità come prevista dall’art.7.
